极细同轴线束-生产/提供KEL USLS21-34|0.4mm间距|#38-#46极细同轴线束

文章出处：阅读量：发表时间：2024-01-16 15:55:02

KEL USLS21-34极细同轴线束是一款：由KEL(日本科陆)公司生产的USLS系列中料号为USLS21-34|接点间距:0.4mm的极细同轴连接器与可适配的极细同轴线(AWG):#38 #40 #42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.我们专业生产极细同轴线束-生产及代理销售KEL(日本科陆)USLS21-34|0.4mm间距|#38-#46极细同轴线束.下图为公司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).

极细同轴线束-7

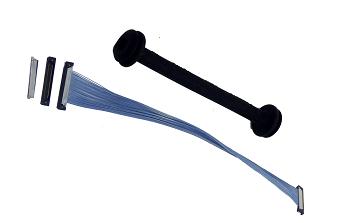

1、KEL USLS21-34|0.4mm间距|36awg-46awg|极细同轴线束实物参考图：

极细同轴线束-15

2、KEL USLS21-34|0.4mm间距|36awg-46awg|极细同轴线束所使用的连接器示意图及规格与特点：

USLS系列

“USLS 系列”是用于0.4 mm间距极细同轴电缆（AWG#42）的压焊连接器;“USL 系列”它是一种堆叠连接类型。在手机等中，底板的密度越来越大，在底板的边缘安装连接器变得不可能。该产品确保了 0.35 mm 的有效配对长度配合长度并实现了 1.65 mm 的低剖面堆叠高度。它具有防撬结构，这是堆叠安装类型的问题。由于堆叠安装，在配合过程中具有出色的可加工性。该系列产品涵盖20、30和40极数。该产品的一大特点是它是一种无铅产品，采用无焊料连接和批量压焊式。通过准备堆叠类型，可以支持一侧底板侧连接器的直角 (USL) 和一侧底板侧连接器的直角 (USLS) 组合。此外，还可以在手机中的后接通电缆。

特征

连接器安装高度为1.65毫米，配合宽度为3.05毫米。

可以应对的微型同轴电缆（AWG＃42）。

压接，因此提高了连接可靠性，并使连接器紧凑。

采用金属壳噪音对策和产品强度。

多点处提供接地端子传输特点/ EMS特性。

确保了0.35毫米的有效配对长度

底板镍屏障以防止焊料浮起。

压接后接通电缆可将电缆穿过φ4mm的细管。

提供特殊的提取夹具。

3、苏州汇成元电子生产的极细同轴线束所使用的KEL公司的极细同轴线连接器料号或型号明细如下：

SSL20-10SB	SSL20-20SB	SSL20-30SB	SSL20-40SB	USL20-20S
USL20-30S	USL20-40S	TMC21-51-1	USLS20-20	USLS20-30
USLS20-40	USLS21-34	XSLS20-30	XSLS20-40	XSLS20-40-A
XSLS20-40-B	XSLS20-52-B	XSL20-48S	TSL21-31S	TSL00-31L-A
TSL00-31S-A
