KEL XSLS20-40极细同轴线束是一款：由KEL(日本科陆)公司生产的XSLS系列中料号为XSLS20-40|接点间距:0.25mm的极细同轴连接器与可适配的极细同轴线(AWG):#44 #46通过特有的生产制程工艺组装而成的一种线束产品.我们专业生产极细同轴线束-生产及代理销售KEL(日本科陆)XSLS20-40|0.25mm间距|#44-#46极细同轴线束.下图为公司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).

极细同轴线束-20

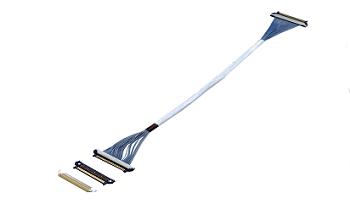

1、KEL XSLS20-40|0.25mm间距|36awg-46awg|极细同轴线束实物参考图：

极细同轴线束-14

2、KEL XSLS20-40|0.25mm间距|36awg-46awg|极细同轴线束所使用的连接器示意图及规格与特点：

XSLS系列-1

“XSLS 系列”是用于极细同轴电缆的 0.25mm 间距连接器“XSL 系列”的堆叠连接型。间距为 0.25 mm，是业界最小的连接器，但通过准备堆叠连接类型，可以进一步节省底板的空间。与传统的“XSL 系列”相比，底板占用面积减少了 56%。此外，通过用树脂覆盖连接器的底部，可以在连接器的正下方布线。“XSLS 系列”可兼容传输特性优异的超细同轴电缆（AWG#44、AWG#46），同时也是具有优异柔韧性的电缆，可实现底板间高度灵活的连接布局。也可以通过铰链部等细管，是增加用户的底板设计自由度的产品。提供 30、40 和 52极数。

特征

连接器安装高度为1.44毫米，配合宽度为3.05毫米。

应对微同轴线缆（AWG＃44,46）。

信号线热脉冲统一焊接方式可实现稳定且高度可靠的连接。

采用金属壳噪音对策和产品强度。

多点处提供接地端子传输特点/ EMS特性。

确保了0.31 mm的有效配对长度

底板镍屏障以防止焊料浮起。

可以将电缆穿过φ2.7mm的细管。

提供特殊拆卸夹具和填缝夹具。

3、苏州汇成元电子生产的极细同轴线束所使用的KEL公司的极细同轴线连接器料号或型号明细如下：

SSL20-10SB	SSL20-20SB	SSL20-30SB	SSL20-40SB	USL20-20S
USL20-30S	USL20-40S	TMC21-51-1	USLS20-20	USLS20-30
USLS20-40	USLS21-34	XSLS20-30	XSLS20-40	XSLS20-40-A
XSLS20-40-B	XSLS20-52-B	XSL20-48S	TSL21-31S	TSL00-31L-A
TSL00-31S-A
