极细同轴线束-生产/提供KEL USL20-20S|0.4mm间距|#38-#46极细同轴线束

文章出处：阅读量：发表时间：2024-01-17 13:50:04

KEL USL20-20S|0.4mm间距|#38-#46极细同轴线束是一款：由KEL(日本科陆)公司生产的USL系列中料号为USL20-20S|接点间距:0.4mm的极细同轴连接器与可适配的极细同轴线(AWG):#38 #40 #42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品。我们专业生产极细同轴线束-生产及代理销售KEL(日本科陆)USL20-20S|0.4mm间距|#38-#46极细同轴线束.下图公司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).

极细同轴线束-2

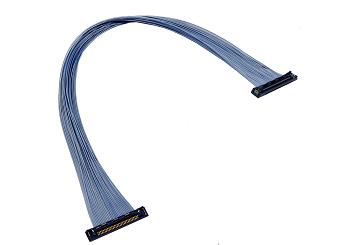

1、KEL(日本科陆)USL20-20S|0.4mm间距|36awg-46awg|极细同轴线束实物参考图：

极细同轴线束-31

2、KEL(日本科陆)USL20-20S|0.4mm间距|36awg-46awg|极细同轴线束所使用的连接器示意图及规格与特点：

USL系列

USL系列应对超细同轴电缆（AWG＃42）兼容的0.4mm螺距压接连接器由于KEL的高科技，超细同轴连接是通过压接的方式来加工;具有传输特点的完成品，其连接器具有特点。在完成产品时要考虑到传输特性，以使同轴电缆的特性不会在连接器部分尽可能降低。具有传输特点的完成品，其连接器具有特点。底板侧连接器为直角型，电缆侧连接器为直型，极数为20、30和40极。

特征

连接器安装高度为1.0毫米，配合宽度为5.6毫米。

可以应对的微型同轴电缆（AWG＃42）。

压接，因此提高了连接可靠性，并使连接器紧凑。

采用金属壳噪音对策和产品强度。

多点处提供接地端子传输特点/ EMS特性。

有效配对长度长度为0.5毫米。

提供特殊的提取夹具

3、苏州汇成元电子生产的极细同轴线束所使用的KEL公司的极细同轴线连接器料号或型号明细如下：

SSL20-10SB	SSL20-20SB	SSL20-30SB	SSL20-40SB	USL20-20S
USL20-30S	USL20-40S	TMC21-51-1	USLS20-20	USLS20-30
USLS20-40	USLS21-34	XSLS20-30	XSLS20-40	XSLS20-40-A
XSLS20-40-B	XSLS20-52-B	XSL20-48S	TSL21-31S	TSL00-31L-A
TSL00-31S-A
