极细同轴线束-生产JAE FI-JW34C|0.3mm间距|#42-#46极细同轴线束

文章出处：阅读量：发表时间：2024-01-16 10:02:19

JAE FI-JW34C极细同轴线束是一款：由JAE(日本航空电子)公司生产的FI-JW系列中料号为FI-JW34C|接点间距:0.3mm的极细同轴连接器与可适配的极细同轴线(AWG):#42 #44 #46通过特有的生产制程工艺组装而成的一种线束产品.我们专业生产极细同轴线束-JAE(日本航空电子)FI-JW34C|0.3mm间距|#42-#46极细同轴线束.下图为公司所生产的极细同轴线束(Micro Coaxial Cable)线束组立产品部分实物图片(图片仅供参考).

极细同轴线束-14

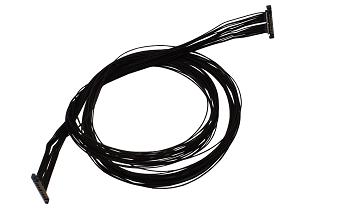

1、JAE FI-JW34C|0.3mm间距|42awg-46awg|极细同轴线束实物参考图：

LP-MCC20200089

2、JAE FI-JW34C|0.3mm间距|42awg-46awg|极细同轴线束所使用的连接器示意图及规格与特点：

FI-JW系列

近来，便携式设备已经变得更加紧凑和纤薄，因此需要一种连接器，其占据更少的安装空间，并且具有更紧凑的细同轴电线插头侧，其可以在线束组装之后穿过非常小直径的铰链。FI-JW系列是一款紧凑的薄型连接器，带插头，线束组装后可穿过直径非常小的铰链。

特征

插头侧可以穿过直径为3.7毫米的孔。线束组装后的铰链(40位置。AWG #42)。

配合尺寸为3.2毫米深，17.3毫米宽(40磅。)，身高都达到了1.65mm。

通过0.35毫米的有效接触长度实现稳定连接。

在插头和插座的镀金接地触点上实现低接触电阻。

包含防错配键。

插头和插座之间有6个接地触点，增强了抗噪声特性。

适用电线:兼容AWG #44和#42细同轴线。

支持自动安装，带插座压纹带。

插座上带有镍屏障的焊料迁移防止结构。

3、苏州汇成元电子生产的极细同轴线束所使用的JAE公司的极细同轴线连接器料号或型号明细如下：

HD1P040MA1R6000	HJ1P050MA1R6000	FI-RC3-1A-1E-15000	FI-RC3-1B-1E-15000	FI-RE21CL
FI-RE31CL	FI-RE41CL	FI-RE51CL	FI-X30HL-B	FI-JZ50C-R6000
FI-JW30C	FI-JW40C	FI-JW34C	FI-JW50C	FI-J30C5-T3000
FI-J40C5-T3000	FI-X30C-NPB	FI-X30MR-NPB	FI-X30M-NPB	FI-X30MA1
